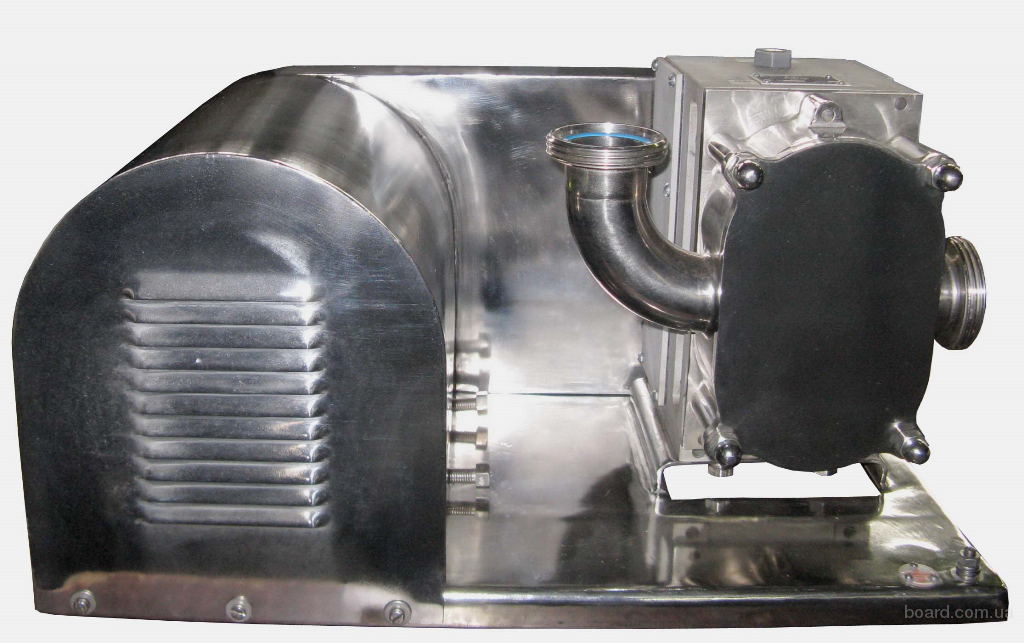

Насос НР-10-02
Насос роторный НР-10-02 с двухлепестковыми роторами предусмотрен для перемещения веществ высокой вязкости. Нагнетательное оборудование работает как самостоятельная единица, и как часть технологической линии. Производительность – 15 м3/ч при давлении нагнетания 0.2 МПа. Агрегат в первоначальной модификации В3-ОРА-10 произведен с фторопластовыми уплотнениями вала, усовершенствованная форма НР-10 – с торцевыми уплотнениями типа John Crane 2100. Может быть использован для пищевых и непищевых продуктов на предприятиях средней, малой мощности.
Применение насоса НР-10-02
Роторные агрегаты этой модификации в основном применяется в молочной промышленности для перекачивания:
- жирных сливок;
- мороженного;
- сметаны;
- йогуртов;
- ряженки и других кисломолочных продуктов вязкой консистенции.
Технику покупают предприятия кондитерской промышленности для приготовления шоколада, сиропов, кремов. Роторные насосы используют в нефтяной, фармакологической, химической отрасли.
Принцип работы насоса
Подача продукта осуществляется через всасывающий патрубок. После вещество заполняет пространство между лопастями. При вращении роторов поступает порционно в нагнетательный трубопровод. Возможно обратное вращение механизмов в соответствии с направлением движения рабочей смеси. Перепускной клапан контролирует подачу жидкости. При транспортировании структурный состав и консистенция смеси не меняется.
Условия эксплуатации:
- Не нуждается в установке на фундамент.
- Температурный режим на месте работы агрегата должен соответствовать диапазону +1..+35°С.
- Относительно допустимый уровень влажности в помещениях – 80%.
- Предел вязкости для перекачиваемой среды – 25–92 сСт.
- Температура продукции не должна превышать +80°С.
Главный рабочий орган – ротор. В этой вариации агрегат комплектуется двухлепестковым механизмом. Насос НР-10-02 производства Брестмаш. Торцевые уплотнения применяют серии 2100 фирмы JOHN CRANE (Англия). Техника реализуется с гарантией качества.
Проточная часть роторного устройства выполнена из антикоррозионной стали. Оборудование отвечает гигиеническим и санитарным требованиям.
Характеристики:
- Габаритные размеры, Д*Ш*В: 630*400*400 мм.
- Тип насоса: роторный.
- Напряжение питания, В: 380.
- Производительность: 15 м3/ч.
- Напор: 20 метров.
- Страна: Беларусь.
- Тип: трехкулачковый.
- Мощность: 4 кВт.
- Масса, кг: 100.
- Конструкция: ременный.
- Гарантия: 24 месяца.
- Номинальное напряжение: 220/380В.
- Рабочее давление: номинальное – 0.2 МПа; предельное – 0.25 МПа.
- Подача, м3/ч: 10.
- Диаметры патрубков выхода/входа , мм: 50.
- Частота вращения ротора, об/мин: 360.
- Вязкость перекачиваемых продуктов, сСт: 25-92.
